SY系列输油泵
发布时间：2019-08-13 17:29:34

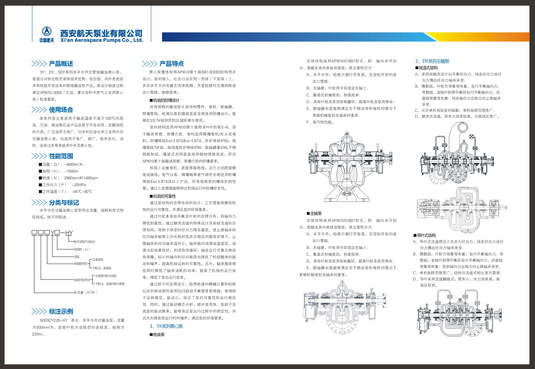

产品概述
SY、DY、SDY系列水平中开式管线输油离心泵，是我公司依托航天液体技术优势，结合国、内外先进技术和经验开发出来的管线输油泵产品。其设计制造过程满足API610-2004《石油、重化学和天然气工业用离心泵》标准要求。
使用场合
本系列泵主要适用于输送温度不高于100℃的原油、汽油、柴油等石油产品及其它不含杂质、无腐蚀性的介质。广泛适用于炼厂、化学和石油化学工业用中开式输油离心泵，也适用于电厂、钢厂、海水淡化、消防、油田注水等系统用中开式离心泵。
性能范围
流量 (Q)： ~8000m3/h
扬程 (H)： ~1500m
转速（N）：2980rpm和1480rpm
工作压力（P）：~20MPa
工作温度（T）：-45℃~80℃
分类与标记
水平中开式输油离心泵型号由流量、扬程和型式特征组成。按下列陈述：
标注示例
500SDY220-HY 表示：水平中开式输油泵，流量为500m3/h，首级叶轮为双吸型的多级泵，扬程为220m。
产品特点
离心泵整体按照API610第十版BB1或BB3结构型式设计，泵的吸入、吐出口设在同一壳体（下泵体）上，并呈水平方向布置在壳体两侧，开盖检修时无需拆除进出口管路，维修简单。
Ø 机组的防爆设计
所有规格的输油泵从泵结构零件、电机、联轴器、附属管线、检测仪表到撬装底座全部采用防爆设计，能够在2区T4组别危险区域环境中使用。泵的材料选用API610第十版附录H中的表S-6，适于输送易燃、易爆介质；电机选用隔爆电机/无火花电机，防爆等级ExdⅡBT4/ExnⅡBT4，防护等级IP55，绝缘等级为F级，接线盒防护等级IP55；联轴器罩316L不锈钢板制成，撬装式共同底座采用钢材焊接而成，符合API610第十版输送易燃、易爆介质的防爆要求。
机组上设置电机、底座等接地线，法兰之间跨接静电连接线。电气仪表、隔爆箱等电气部件全部选用防爆等级ExdⅡBT4及以上产品，所有电缆穿防爆保护挠性管。
通过上述措施能够保证机组运行的防爆安全性。
Ø 机组的可靠性
通过泵结构的合理布局和设计、工艺措施保障泵机组的运行可靠性，并满足泵的环保要求。通过叶轮本身自平衡及叶轮的合理分布，降低轴向力，通过蜗壳流道的特殊设计及各级流道的合理布局，降低转子承受的径向力，使止推轴承和径向轴承能够工作在相对低并且稳定的载荷环境下，止推轴承和径向轴承温升小，轴承箱内润滑油温度低，润滑冷却效果良好，形成良性循环，轴承运行可靠且寿命有保障。较小的轴向和径向载荷也降低了机组整体的振动和噪声，提高机组运转的可靠性。另外，轴承载荷降低同时降低了轴承消耗的功率，提高了机组的运行效率，降低了泵站运行成本。
通过转子的合理设计、临界转速的精确计算和校核以及对转动部件采用G2.5级动平衡要求等措施，使得转子运转稳定，振动小，保证了泵的可靠性和运行稳定性；同时，通过振动模态分析，错开泵壳体、泵转子及底座的振动频率，能够保证泵运行过程中的稳定性，并且大大降低泵运行时的噪声，满足泵的环保要求。
SY系列离心泵
Ø 给油泵
总体结构采用API610的BB1型式，即：轴向水平剖分，底脚支承的单级双吸泵，其主要特点为:
A、水平中开，检修只需打开泵盖，无须松开泵的进出口管路；
B、无轴套，叶轮用卡环固定在轴上；
C、集装式机械密封，拆装简单；
D、具有叶轮及泵壳体耐磨环，提高叶轮及泵壳寿命；
E、联轴器长度能够满足在不移动泵和电机的情况下更换机械密封及轴承的要求。
F、高汽蚀性能。
Ø 主输泵
总体结构采用API610的BB1型式，即：轴向水平剖分，底脚支承的单级双吸泵，其主要特点为：
A、水平中开，检修只需打开泵盖，无须松开泵的进出口管路；
B、无轴套，叶轮用卡环固定在轴上；
C、集装式机械密封，拆装简单；
D、具有叶轮及泵壳体耐磨环，提高叶轮及泵壳寿命；
E、联轴器长度能够满足在不移动泵和电机的情况下更换机械密封及轴承的要求。
