SDY系列输油泵
发布时间：2019-08-13 17:30:43

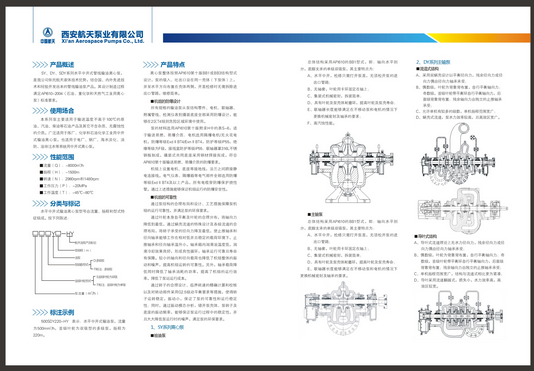

产品概述
SY、DY、SDY系列水平中开式管线输油离心泵，是我公司依托航天液体技术优势，结合国、内外先进技术和经验开发出来的管线输油泵产品。其设计制造过程满足API610-2004《石油、重化学和天然气工业用离心泵》标准要求。
使用场合
本系列泵主要适用于输送温度不高于100℃的原油、汽油、柴油等石油产品及其它不含杂质、无腐蚀性的介质。广泛适用于炼厂、化学和石油化学工业用中开式输油离心泵，也适用于电厂、钢厂、海水淡化、消防、油田注水等系统用中开式离心泵。
性能范围
流量 (Q)： ~8000m3/h
扬程 (H)： ~1500m
转速（N）：2980rpm和1480rpm
工作压力（P）：~20MPa
工作温度（T）：-45℃~80℃
分类与标记
水平中开式输油离心泵型号由流量、扬程和型式特征组成。按下列陈述：
标注示例
500SDY220-HY 表示：水平中开式输油泵，流量为500m3/h，首级叶轮为双吸型的多级泵，扬程为220m。
产品特点
离心泵整体按照API610第十版BB1或BB3结构型式设计，泵的吸入、吐出口设在同一壳体（下泵体）上，并呈水平方向布置在壳体两侧，开盖检修时无需拆除进出口管路，维修简单。
Ø 机组的防爆设计
所有规格的输油泵从泵结构零件、电机、联轴器、附属管线、检测仪表到撬装底座全部采用防爆设计，能够在2区T4组别危险区域环境中使用。泵的材料选用API610第十版附录H中的表S-6，适于输送易燃、易爆介质；电机选用隔爆电机/无火花电机，防爆等级ExdⅡBT4/ExnⅡBT4，防护等级IP55，绝缘等级为F级，接线盒防护等级IP55；联轴器罩316L不锈钢板制成，撬装式共同底座采用钢材焊接而成，符合API610第十版输送易燃、易爆介质的防爆要求。
机组上设置电机、底座等接地线，法兰之间跨接静电连接线。电气仪表、隔爆箱等电气部件全部选用防爆等级ExdⅡBT4及以上产品，所有电缆穿防爆保护挠性管。
通过上述措施能够保证机组运行的防爆安全性。
Ø 机组的可靠性
通过泵结构的合理布局和设计、工艺措施保障泵机组的运行可靠性，并满足泵的环保要求。通过叶轮本身自平衡及叶轮的合理分布，降低轴向力，通过蜗壳流道的特殊设计及各级流道的合理布局，降低转子承受的径向力，使止推轴承和径向轴承能够工作在相对低并且稳定的载荷环境下，止推轴承和径向轴承温升小，轴承箱内润滑油温度低，润滑冷却效果良好，形成良性循环，轴承运行可靠且寿命有保障。较小的轴向和径向载荷也降低了机组整体的振动和噪声，提高机组运转的可靠性。另外，轴承载荷降低同时降低了轴承消耗的功率，提高了机组的运行效率，降低了泵站运行成本。
通过转子的合理设计、临界转速的精确计算和校核以及对转动部件采用G2.5级动平衡要求等措施，使得转子运转稳定，振动小，保证了泵的可靠性和运行稳定性；同时，通过振动模态分析，错开泵壳体、泵转子及底座的振动频率，能够保证泵运行过程中的稳定性，并且大大降低泵运行时的噪声，满足泵的环保要求。
SDY系列主输泵
Ø 首级双吸后级单吸离心泵
A、采用双蜗壳设计并且单吸叶轮蜗壳错开180°布置以平衡径向力，残余径向力或径向力偶由径向力轴承承受。
B、双吸叶轮理论上自身平衡轴向力，单吸叶轮采用背靠背布置，自行平衡轴向力，残余轴向力由独立的止推轴承承受；
C、流量范围大，单机扬程较高，结构简单可靠；
D、流道采用蜗壳式，水力效率高，高效区宽广；
E、抗汽蚀性能较高。
Ø 多级双吸离心泵
A、采用双蜗壳设计以平衡径向力，残余径向力或径向力偶由径向力轴承承受。
B、双吸叶轮理论上自身平衡轴向力，残余轴向力由独立的止推轴承承受；流量范围大，结构简单可靠；
C、流道采用蜗壳式，水力效率高，高效区宽广；
D、抗汽蚀性能较高
